| 种类 | 霍尔开关M8齐平 | 霍尔开关M12齐平 | 霍尔开关M18齐平 | 霍尔开关M30齐平 | |

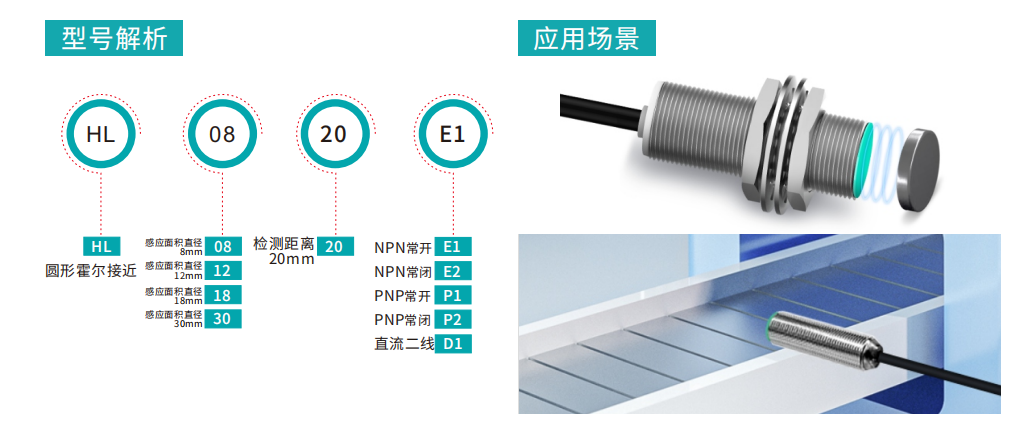

| 型号 | NPN 输出 | HL-0820-E1(常开) | HL-1220-E1(常开) | HL-1820-E1(常开) | HL-3020-E1(常开) |
| HL-0820-E2(常闭) | HL-1220-E2(常闭) | HL-1820-E2(常闭) | HL-3020-E2(常闭) | ||
| PNP 输出 | HL-0820-P1(常开) | HL-1220-P1(常开) | HL-1820-P1(常开) | HL-3020-P1(常开) | |
| HL-0820-P2(常闭) | HL-1220-P2(常闭) | HL-1820-P2(常闭) | HL-3020-P2(常闭) | ||

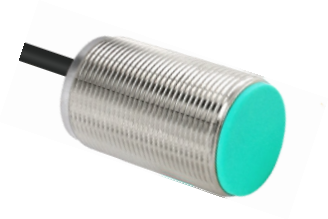

| 外观 |  |  |  |  | |
| 检测面 | 前方检测 | 前方检测 | 前方检测 | 前方检测 | |
| 额定工作电压 | DC10~30V | ||||
| 检测距离 | 20mm(磁铁强度而定) | ||||
| 外形规格 | M8x1.0x40mm | M12x1.0x40mm | M18x1.0x40mm | M30x1.5x45mm | |

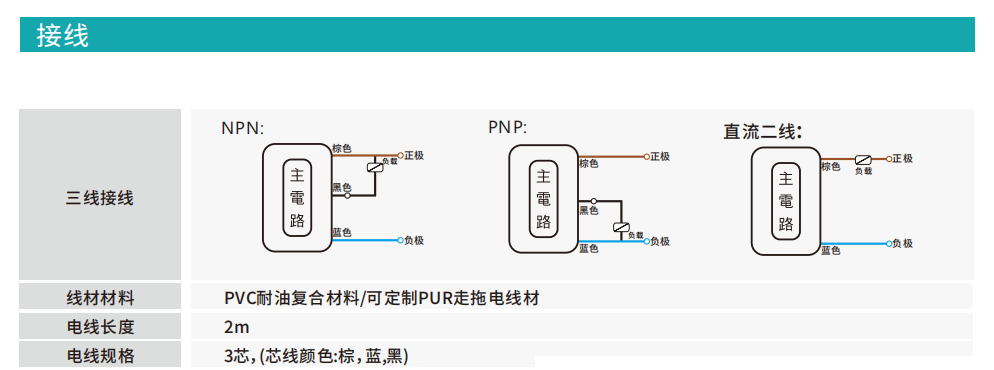

| 输出方式 | NPN/PNP NO/NC | ||||
| 残留电压 | <1V | ||||
| 回差范围 | <15%(额定标称检测距离) | ||||
| 标准检出物体 | 磁铁 | ||||
| 工作频率 | 1500Hz | 1500Hz | 1000Hz | 1000Hz | |
| 电线直径 | 3.8mm | 3.8mm | 4.8mm | 4.8mm | |
| 消耗电流 | <10mA | ||||
| 负载电流 | 200mA MAX | ||||
| 绝缘抗阻 | >50MR(500VDC) | ||||
| 重复精度 | ≤3% | ||||
| LED显⽰ | 动作指⽰灯(红色) | ||||
| 保护 | 极性保护,短路保护/过载保护 | ||||
| 工作温度 | -20-+70℃ | ||||
| 温度漂移 | <±10% | ||||
| 连接方式 | 导线引出型(标准导线长2m)，特殊(可订制PUR)拖链线缆 | ||||
| 外壳材料 | 外壳材质铜镀镍 感应壳 PBT 工程塑胶 | ||||
| 防护等级 | IP67 | ||||
