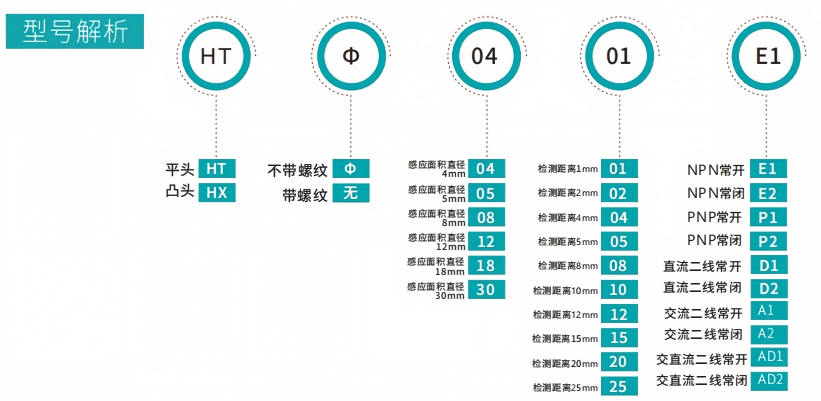

| 型号 | 种类 | M3齐平 | M4齐平 | M4齐平 | M4齐平 |
| NPN 输出 | HT-φ0301-E1(常开) | HT-φ0401-E1(常开) | HT-φ041.5-E1(常开) | HT-0401-E1(常开) |
| HT-φ0301-E2(常闭) | HT-φ0401-E2(常闭) | HT-φ041.5-E2(常闭) | HT-0401-E2(常闭) |
| PNP 输出 | HT-φ0301-P1(常开) | HT-φ0401-P1(常开) | HT-φ041.5-P1(常开) | HT-0401-P1(常开) |
| HT-φ0301-P2(常闭) | HT-φ0401-P2(常闭) | HT-φ041.5-P2(常闭) | HT-0401-P2(常闭) |

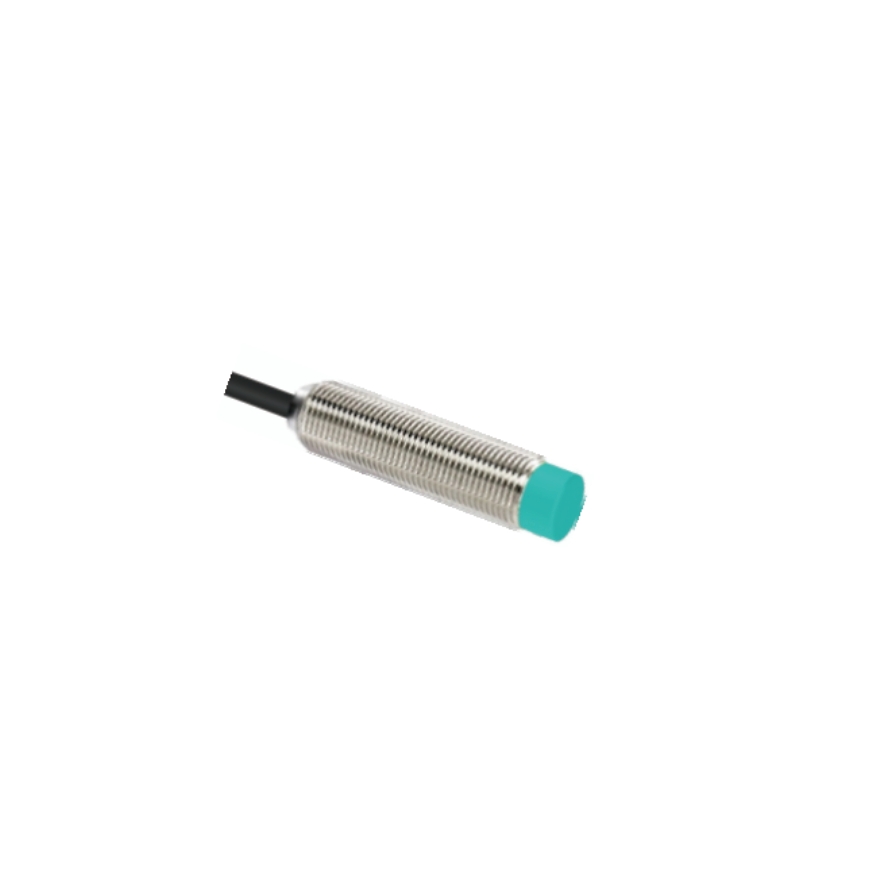

| 外观 |  | |  | |
| 检测面 | 前方检测 | 前方检测 | 前方检测 | 前方检测 |
| 检测距离 | 1mm±10% | 1mm±10% | 1.5mm±10% | 1mm±10% |
| 检测物体 | 磁性金属 |
| 标准检测物体(铁) | 3x3x1mm | 4x4x1mm | 4x4x1mm | 4x4x1mm |
| 设定距离 | 0-0.8mm | 0-0.8mm | 0-1.2mm | 0-0.8mm |
| 应差距离 | 检测距离的10%以下 |
| 应答频率 | 1200HZ | 1200HZ | 1200HZ | 1200HZ |
| 电线直径 | 2.8mm | 2.8mm | 2.8mm | 2.8mm |
| 电源电压 | DC12-24V 纹波(p-p）10%以下（DC10-30V) |
| 泄漏电流 | 0.03mA 以下 |
| 动作形态 | NO:常开，NC:常闭 |
| 控制输出 | 负载电流 100mA 以下(残留定压2V以下) |
| 显⽰灯 | 动作指⽰灯(红色) |
| 保护回路 | 浪涌保护回路、短路保护、极性反接保护 |
| 环境温度 | 动作时:-25-+70℃(不结冰、不结露) |
| 环境湿度 | 动作时、保存时:各35-95%RH(不结露) |
| 温度的影响 | 温度范围-25-70℃,每变化20℃时，检测距离±10%以内变化 |
| 电压的影响 | 额定电源电压范围±15%以内波动时，检测距离±1%以内变化 |
| 绝缘阻抗 | 50MΩ以上(DC500兆欧表)充电部与外壳间 |
| 耐电压 | AC1000V 50/60Hz 1min充电部与外壳间 |
| 耐振动 | 10~55Hz 上下振幅1.5mmX、Y、Z各方向 2h |
| 耐冲击 | 500m/SX、Y、Z各方向10次 |

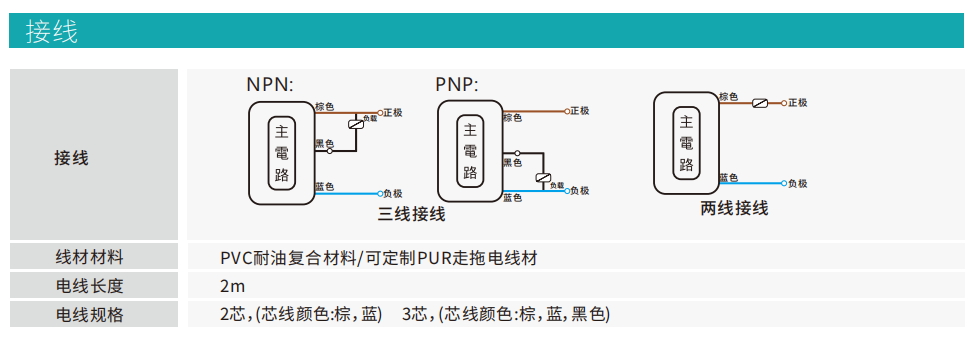

| 连接方式 | 导线引出型(标准导线长2m)，特殊(可订制PUR)拖链线缆 |
| 外壳材料 | 黄铜镀镍材质 |
| 防护等级 | Ip67 |
